DA14531.
1个月前
张贴了哈里84.65分 6回复你好
我试图测量DA14531的电流消耗，当它连接到湿度传感器并由外部电压调节器通电。SOC工作，它可以从传感器读取数据而没有任何问题，但SmartSnippets工具箱没有显示当前设备的消耗。我做以下说明：
1-在DA14531 PRO-MB：
- 电压调节器连接到J2 - 3V
- 应用跳线J4：3-4
- 拆下J9：1-2上的跳线，并在J9：3-4上涂上跳线
2-在DA14531 PRO-DB中，将SW1设置为H位置（降压模式）并将跳线施加到J1：1-2和J1：4-5
还有什么我应该做的吗？
我应该提到它只是不适用于外部电压调节器。我可以通过DA14531 PRO-MB上的内部电压调节器或硬币电池测量电流。
问候，
哈利
1个月前
感谢您的回复。
是的，我通过UART连接到DA14531。正如我之前所说的那样，当器件从Pro-DB / Pro-MB或内部电压调节器（VLDO）上的硬币电池电池供应时，我可以通过电源分布器看到电流消耗而没有任何问题。但是当我从外部电压调节器供电时，我无法看到电源分布器中的电流。
问候，
哈利
1个月前
嗨哈利，
谢谢你的解释 - 现在我理解正确。这是预期的，因为DA14531需要通过PRO-DK供电。如果检查用户指南（下面提供的第8章）和该原理图，则会看到Pro-DK具有用于启用电源分析器测量的专用电路。
https://www.dialog-seminile.com/sites/default/files/2021-06/um -b-1 ..
谢谢，PM_DIALOG.
1个月前
你好。
感谢您的回复，
我检查了原理图，但我不明白我如何解决我的问题。你能引导我吗？当外部电压调节器提供时，我可以测量DA14531的当前消耗DA14531吗？
问候，
哈利
3个星期前
嗨哈利，
为延迟道歉。您能否在Pro-DK用户手册中查看附录G？
谢谢，PM_DIALOG.
1个月前
嗨Harry84，
谢谢你的问题在线。您能否分享您所关注的步骤，以便启动SmartSnippet Toolbox和Power Profiler？

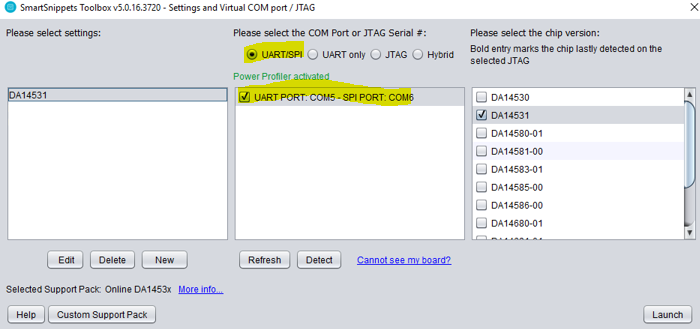

请记住，您应该通过UART连接以启用电源分布器 - 请参阅以下：
请检查“用户指南”：
https://s3.eu-west-2.amazonaws.com/lpccs-docs.dialog-semicondiond.com/um-b-083/power_profiler/powerprofiler.html.
谢谢，PM_DIALOG.
