蓝牙低能量范围扩展
蓝牙低能量范围扩展
参考设计
Dialog的SmartBond™范围扩展器参考设计使您能够充分利用蓝牙低功耗标准的输出功率与扩展应用程序的范围。雷竞技安卓下载
通过对话的最好的一流的蓝牙低功耗芯片，Skyworks的高效率的射频功率放大器前端模块，对话的范围扩展提供结合您的最佳范围在不影响功耗。所得到的解决方案还符合所有的蓝牙低功耗和监管要求，如FCC和CE认证。

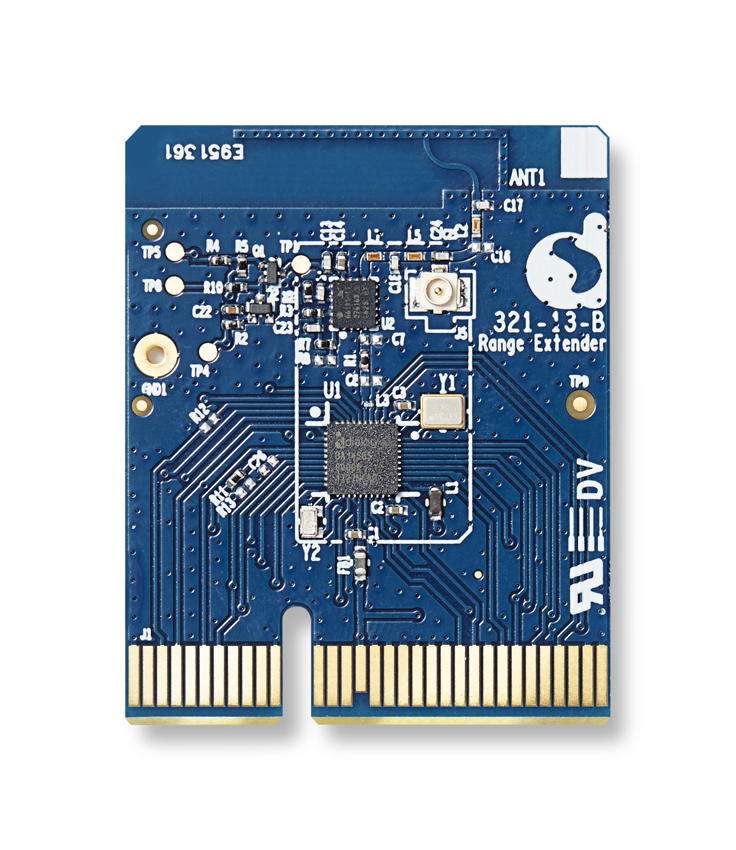

DA14585 / 6范围扩展 |

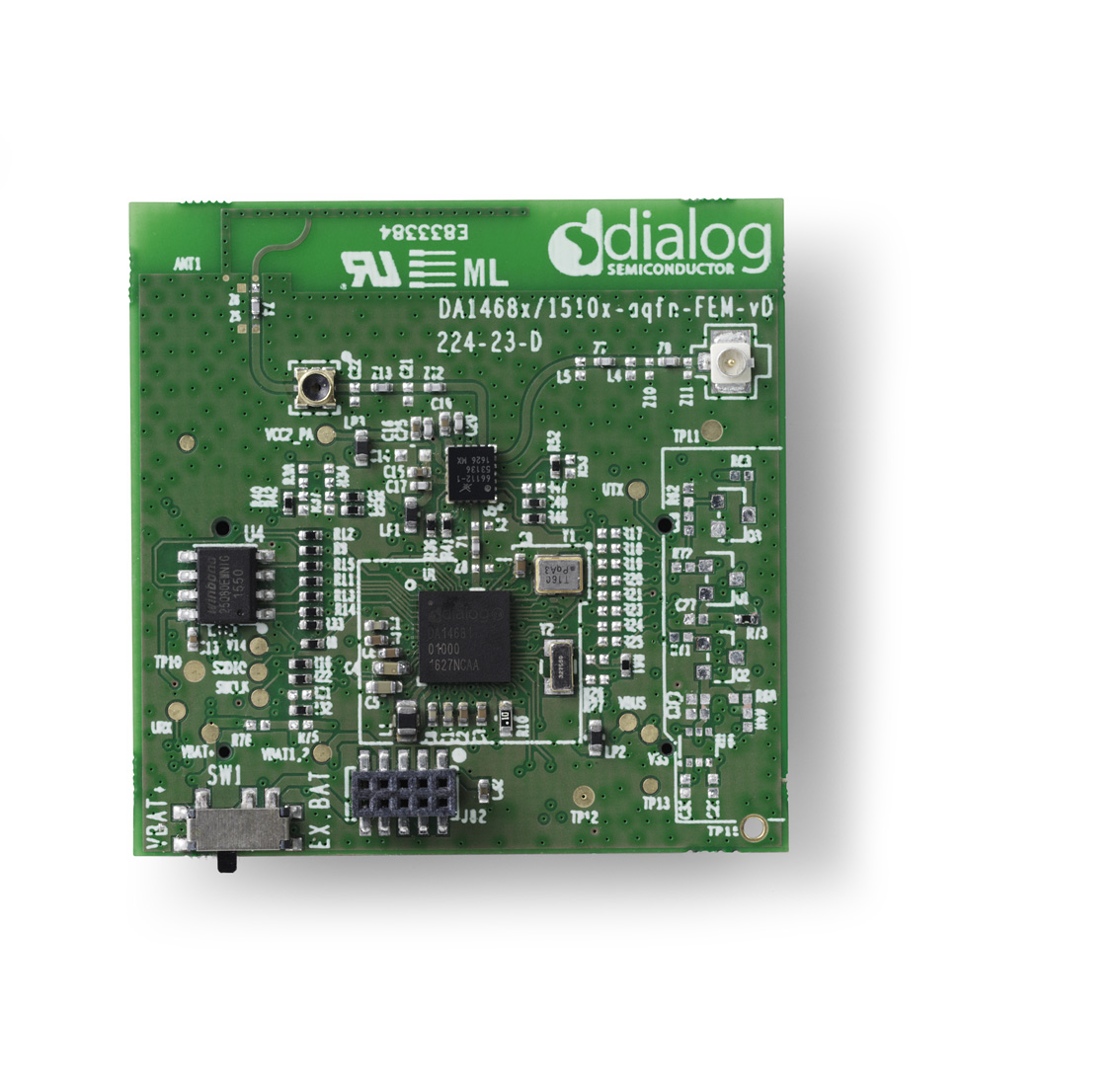

DA1468x范围扩展 |
|
| DA14585 + SKY66111 | DA14681 + SKY66112 | |
 |
 |
|
最大化范围 |
截至+ 9.3 dBm的额定最大输出功率 | 高达+13.5 dBm范围额定最大输出功率 |
|
优于-91 dBm的接收灵敏度 |
优于-95.5 dBm的接收灵敏度 | |
| > 100.3 dBm的链路预算 | > 109 dBm的链路预算 | |
能量消耗 |
TX <17毫安系统峰@ 3 V @ 9.3 dBm的额定最大输出功率 |
TX <59毫安系统峰
@ 3 V @ 13.5 dBm的最大名义
输出功率 |
资源
| 日期 | 版 | |
|---|---|---|
| DA14585范围扩展产品简介 | 2018年10月1日 | 1.0 |
| 日期 | 版 | |
|---|---|---|
| DA14585范围扩展SW发行说明 | 2019年1月8日 | 1.1 |
| UM-B-074 DA1468x范围扩展支持材料 | 14/12/2016 | 1.0 |
| DA14580范围扩展参考设计gerbers_layout_bom第2版 | 2015年5月10日 | 1.3 |
| 日期 | 版 | |
|---|---|---|
| DA14580范围扩展器参考设计原理图2版 | 2015年5月10日 | 1.0 |
| 原理图和布局的devkit-PRO到DA14580 FEM插板 | 2015年5月10日 | 1.0 |
| 日期 | 版 | |
|---|---|---|
| DA14585 + SKY66111范围扩展软件驱动程序 | 2019年1月8日 | 1.1 |
| 范围扩展2.支持SDK文件 | 2015年9月11日 | 1.0 |
| 日期 | 版 | |
|---|---|---|
| UM-B-089说明书DA14585范围扩展参考应用 | 2019年1月8日 | 1.1 |
| UM-B-074 DA1468x范围扩展子板 | 16/05/2018 | 1.1 |
| UM-B-045说明书范围扩展版本2 | 2015年5月10日 | 1.1 |
